konstrukcja, materiały i wykonanie

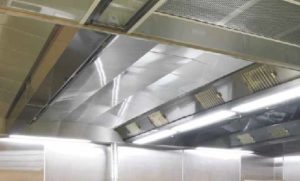

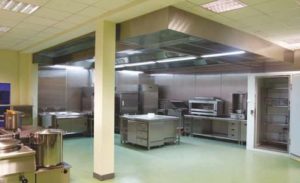

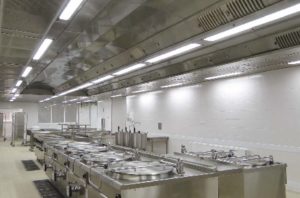

Konstrukcja sufitu wentylacyjnego składa się z dwóch zasadniczych części konstrukcyjnych:
I – konstrukcji nośnej
W skład konstrukcji nośnej wchodzą;
- śruby rzymskie M10x120
- kotwy montażowe posiadające atest ITB
- profile hutnicze
- pręty gwintowane M10
Elementy te związane ze stropem zasadniczym tworzą bazę do montażu zasadniczej konstrukcji roboczej.
II – konstrukcji zasadniczej (roboczej)
Konstrukcja zasadnicza robocza dzieli się na dwie grupy:
- Elementy robocze
- Elementy maskujące
W elementach roboczych wyodrębniamy:
Wyciąg liniowy:
- wykonany z blachy nierdzewnej 0H18N9 o grubości minimum 1mm,
- konstrukcja wyrobu spawano-zgrzewana,
- kształt poszycia wyciągu liniowego tworzy w dolnej jego części korytko skroplin z zaworem
- spustowym wykonanym z OH18N9,
- poszycie wyciągu liniowego z dwóch stron zakończone jest wręgą z otworami umożliwiającymi
- montaż sąsiadujących wyciągów liniowych,
- długość wyciągu liniowego może być wykonywana dla krotności długości filtra i może wynosić
- minimalnie 500mm a maksymalnie 3000mm.
- w przypadku długości większych jak 3000mm stosuje się krotności pojedynczych wyciągów
- liniowych
- przepustnice regulacyjne wykonane są z blachy nierdzewnej 0H18N9 grubości minimum 0,8mm.
Moduł nawiewny:
- puszka rozprężna w wykonaniu szczelnym z blachy ocynkowanej grubości 0,8mm i wysokości 200mm+-5%,
- poszycie zewnętrzne płyty perforowanej wykonane z blachy 0H18N9 grubości minimalnej 0,8mm,
- konstrukcja wyrobu zgrzewano – nitowana,
- zawierający płytą dwuwarstwową (o łącznej grubości 33mm) zapewniającą równomierne rozprowadzenie powietrza nawiewanego.
Moduł oświetleniowy:
- wykonany z blachy stalowej ocynkowanej lakierowanej proszkowo na kolor biały,
- wyposażony w szkło o grubości 5mm.
Wyciąg punktowy:
- wykonany w postaci szczelnej puszki z blachy 0H18N9 o wysokości 200mm+-5%,
- wykonany z blachy o grubości minimalnej 0,8mm,
- konstrukcja wyrobu zgrzewano – spawana.
Filtry labiryntowe:
- wykonany z dwóch poszyć (zewnętrznego i wewnętrznego),
- wymiar zewnętrzny filtru 500x250x20 mm,
- poszycia wykonane z blachy nierdzewnej,
- wykonane z blachy o grubości minimum 0,6mm,
- uchwyty wykonane z blachy nierdzewnej 0H18N9 o grubości minimum 0,8mm,
- zaczepy montażowe nitowane wykonane z blachy nierdzewnej.
Filtry ślepe:
- wykonany z jednego poszycia,
- wykonany z blachy 0H18N9,
- wymiar zewnętrzny filtru 500x250x20mm,
- zaczepy montażowe zgrzewane bez użycia elementów złącznych wykonane z blachy 0H18N9.
W elementach maskujących wyróżniamy:
Panele płaskie:
- wykonane z blachy nierdzewnej 0H18N9,
- wykonane z blachy o grubości minimum 0,8mm,
- szerokość pojedynczego panelu płaskiego wynosi 460mm +-5%.
Panele łukowe:
- wykonane z blachy nierdzewnej 0H18N9,
- wykonane z blachy grubości minimum 0,8mm,
- szerokość pojedynczego panelu łukowego wynosi 460mm+-5%,
- panel łukowy wykonany w kształcie odwróconej litery ”U” z ramionami zagiętymi w stosunku do podstawy pod kątem 170o,
- panele łukowe posiadają wgrzane wzmocnienia boczne bez użycia elementów złącznych.
Panele połówkowe:
- wykonane z blachy nierdzewnej 0H18N9,
- wykonane z blachy grubości minimum 0,8mm,
- szerokość pojedynczego panelu połówkowego wynosi 460mm+-5%,
- panel połówkowy wykonany w kształcie litery ”L” z ramieniem zagiętymi w stosunku do podstawy pod kątem 170o,
- panele połówkowe posiadają wgrzane wzmocnienia boczne zez użycia elementów.
Maskownice, listwy naścienne, listwy nośne:
- wykonane z blachy 0H18N9,
- wykonane z blachy grubości minimum 0,8mm,
- listwy naścienne wykonane w postaci kątownika z jednym ramieniem szerokości 30mm z zaprasowaniem,
- listwa nośna wykonana z blachy w kształcie odwróconej litery „T” o szerokości podstawy 98mm +/-5%.
